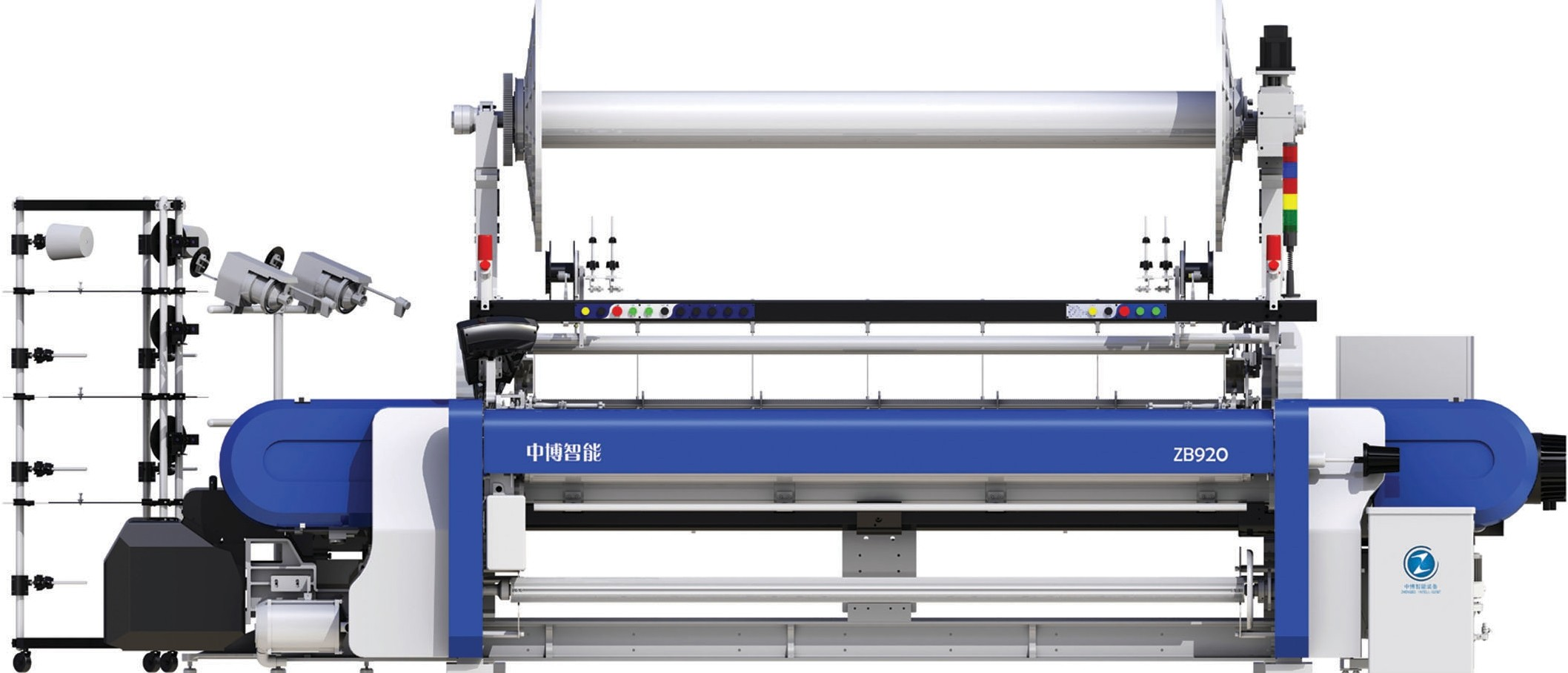

Высокоскоростной жаккардовый ткацкий станок для махровых полотенец модели ZB920JM

　　Высокоскоростной ткацкий станок с рапирами серии ZB920 обладает хорошей жесткостью конструкции, высокой точностью подгонки деталей, низким энергопотреблением, хорошим управлением человеко-машинным интерфейсом и адаптируется к высокоскоростному ткачеству. Он особенно подходит для ткачества легких и тонких тканей. Он получил широкое признание на рынках шелка, шерсти, махровых тканей, жаккарда, повседневной ткани и других рынках.

　　Высокоскоростной ткацкий станок с рапирами серии ZB920 включает в себя четыре модели, а именно:

　　1. Высокоскоростной ткацкий станок с рапирами модели ZB920

　　2. Высокоскоростной жаккардовый ткацкий станок с рапирами модели ZB920J

　　3. Высокоскоростной ткацкий станок с рапирами для махровых тканей с многорамочным механизмом модели ZB920M

　　4. Высокоскоростной жаккардовый ткацкий станок с рапирами для махровых тканей модели ZB920JM

　Общие характеристики производительности

　　 Высокоскоростная приводная система

　　l ) Способ супермотора

　　Принимая прямой привод супермотора, можно реализовать запуск, торможение, медленное действие и поиск утка ткацкого станка. В соответствии с фактическим размером выходного крутящего момента нагрузки достигается цель энергосбережения и сокращения выбросов.

　　2 ) Трехфазный асинхронный двигатель + преобразование частоты:

　　Используя трехфазный асинхронный двигатель для привода высокопроизводительной электромагнитной муфты, он имеет большой пусковой момент на высокой скорости, хорошие тормозные характеристики и стабильную работу. Скорость и программирование можно регулировать с терминала с преобразованием частоты, чтобы получить максимальную производительность при минимальном энергопотреблении.

　　 Высокопрочная рама

　　Вся модель состоит из четырех прочных литых стеновых панелей слева и справа, а также высокопрочной балки и задней опорной балки. Она обладает большой жесткостью, высокой прочностью и хорошей сейсмостойкостью, что отвечает потребностям высокоскоростной, широкоформатной и малошумной работы ткацкого станка.

　　 Новое устройство для прокладки утка

　　Прокладка утка рапирой приводится в действие «пространственным кривошипно-шатунным механизмом с оптимизированной конструкцией», который оптимизирует кривые ускорения и скорости. Даже при высокоскоростной работе движение рапиры и передача уточной нити могут быть точными и стабильными, уменьшая обрывы утка и повышая эффективность ткачества.

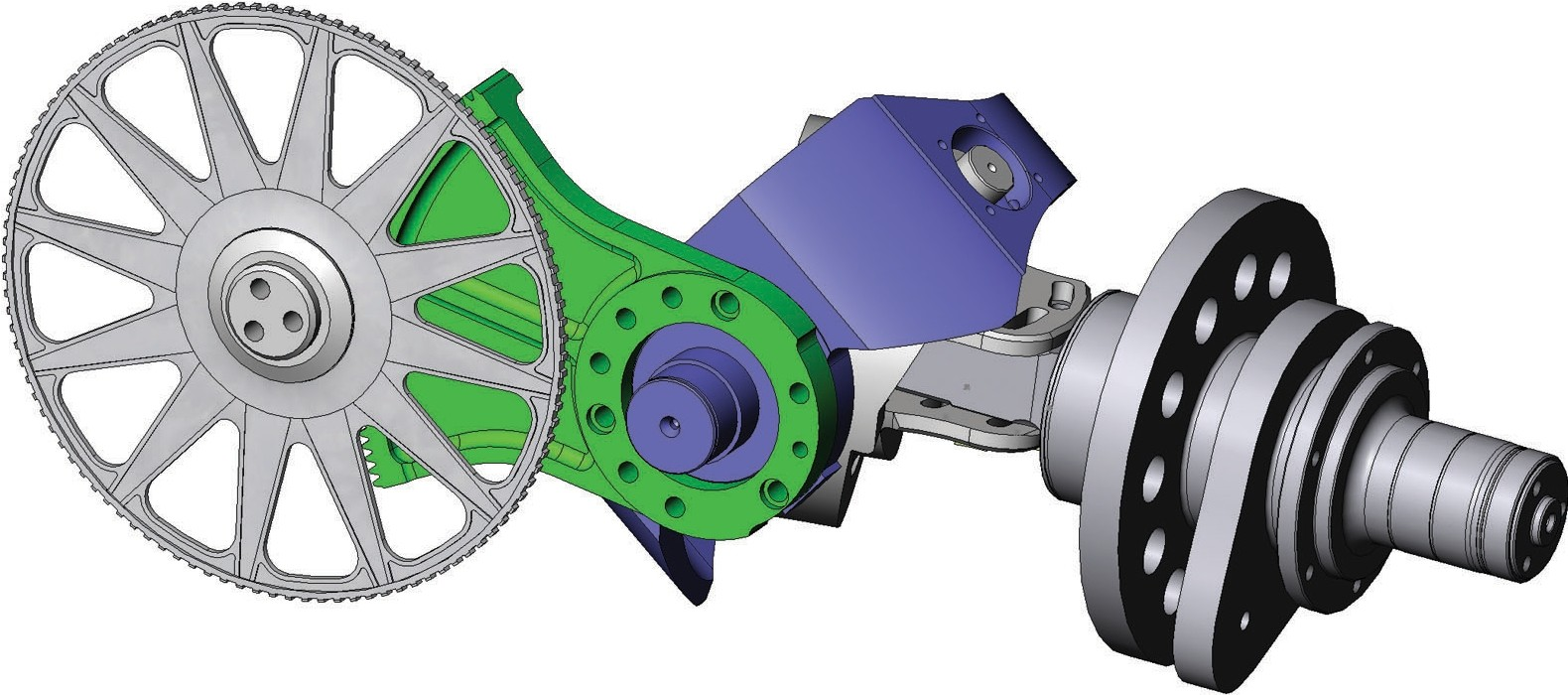

　　 Кривошипно-шатунный механизм

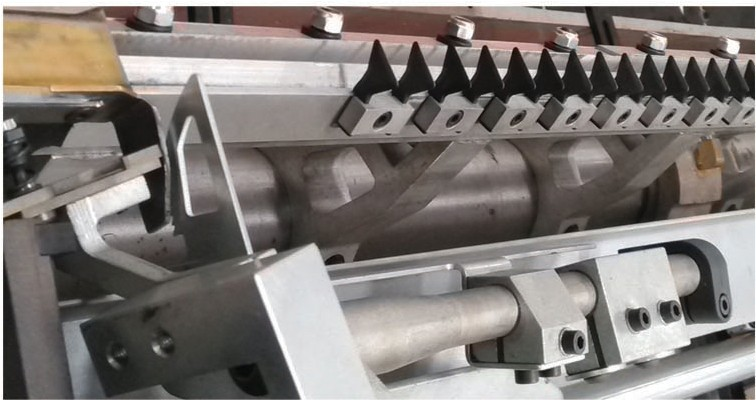

　　Ремень рапиры из высокопрочного углеродного волокна в сочетании с «опорным» плавающим направляющим крюком позволяет избежать контакта и трения ремня рапиры с нитями основы.

　　 Механизм прибоя

　　Привод от кулачка с сопряженным рычагом с обеих сторон, улучшенная и оптимизированная высокоскоростная кулачковая кривая, увеличение времени остановки берда, уменьшение хода берда, что способствует ткачеству высокоточной ткани и уменьшению обрывов нитей основы. Цельный кулачок, высокая точность, высокая прочность, высокая прочность на кручение коробки, промежуточная опора улучшает прямолинейность стальной коробки, и она может выполнять мощный и стабильный прибой при высокоскоростном ткачестве.

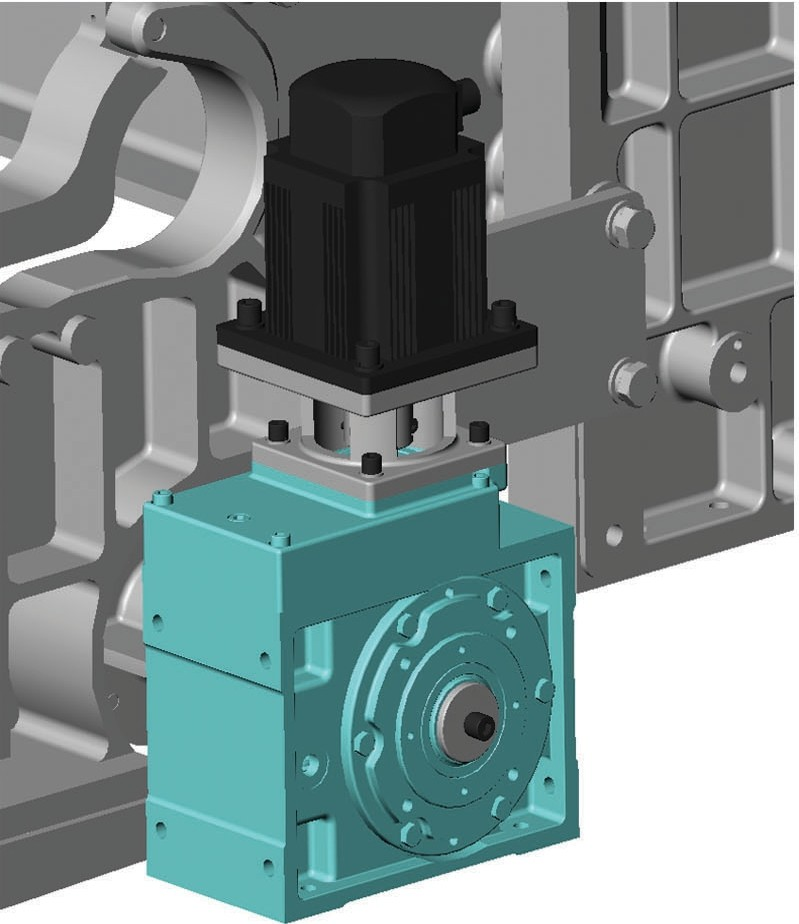

　　 Устройство подачи/намотки основы

　　Системы подачи/намотки основы используют самый современный электронный сервоуправление. Датчик натяжения сохраняет и определяет натяжение нити основы и комплексно обрабатывается ЦП в соответствии с заданной плотностью утка и натяжением.

　　 Электрическая система управления

　　Хороший пользовательский интерфейс, простой в использовании, эффективный и с большим объемом информации. Используя большой ЖК-дисплей, можно реализовать двустороннюю связь, можно мгновенно устанавливать и регулировать различные технологические параметры и выполнять технологическое программирование. Открытый USB-интерфейс позволяет удобно вводить/выводить различные параметры настройки и программы, а также легко реализовать хранение, передачу и копирование данных. Он может быстро собирать и контролировать состояние ткацкого станка, своевременно выполнять автоматическое управление и регулировку, а также своевременно отображать и диагностировать неисправности.

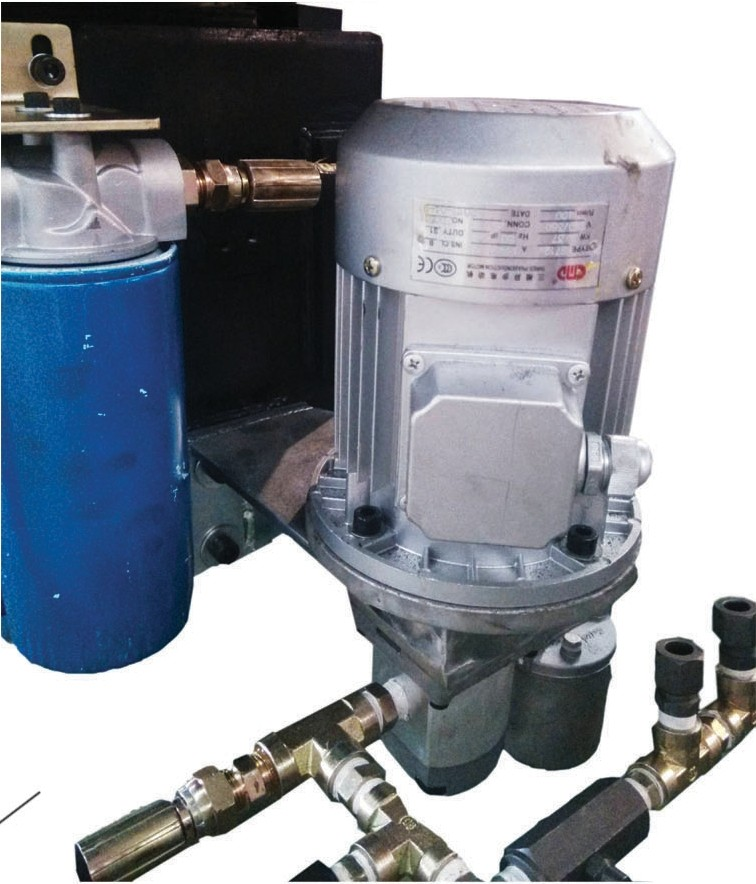

　　 Система смазки

　　Принята закрытая принудительная система циркуляционной смазки, приводимая в действие отдельным масляным насосом. Добавлена функция защиты электронного контроля температуры масла, чтобы обеспечить надежную и хорошую смазку каждой движущейся части и продлить срок службы деталей.

　Индивидуальные характеристики производительности

　　 Жаккардовый механизм зева

　　Может быть оснащен жаккардовыми головками с большим количеством игл, такими как 1344, 2688, 5120, 6144, 12288 и т. д., для производства различных высококачественных жаккардовых махровых тканей.

　　 Основные технические характеристики

　　1. Ширина берда: 190, 220, 230, 260, 290, 320, 340, 360

　　2. Главный привод: супермотор или трехфазный асинхронный двигатель + преобразование частоты

　　3. Способ прокладки утка: пространственный кривошипно-шатунный механизм

　　4. Прибой: прибой с сопряженным кулачком с обеих сторон, раздельное сиденье

　　5. Зев: электронный многорамочный (максимум 20 рамок) или электронная жаккардовая головка зева 6. Форма валика основы: средний 800 мм или средний 1000 мм диск

　　7. Выбор цвета: 2-8 цветов

　　8. Диаметр рулона ткани: Ф500 мм, можно оснастить большим рулоном вне машины

　　9. Устройство кромки: электронная кромка или жаккардовая головка со встроенной кромкой

　　10. Контроль уточной нити: высокочувствительный датчик уточной нити токового типа

　　11. Смазка: закрытая система циркуляционной смазки, смазка масляной ванной

　　12. Электрическое управление: 32-битная система управления ЦП, большой ЖК-экран отображает двустороннюю связь, кнопочное управление, мгновенная регулировка, установка параметров, программирование

　　 Подходящая ткань для ткачества

　　Благодаря превосходному дизайну и отличной производительности, он может не только ткать самые точные ткани для одежды и декоративные ткани, но также может ткать промышленные ткани и фильтрующие ткани для таких отраслей, как ткани-основы из стекловолокна, которые требуют чрезвычайно регулярного расположения пряжи на поверхности ткани; будь то производство толстого «королевского бархата», ворсовых полотенец или махровых тканей, все можно ткать гладко.

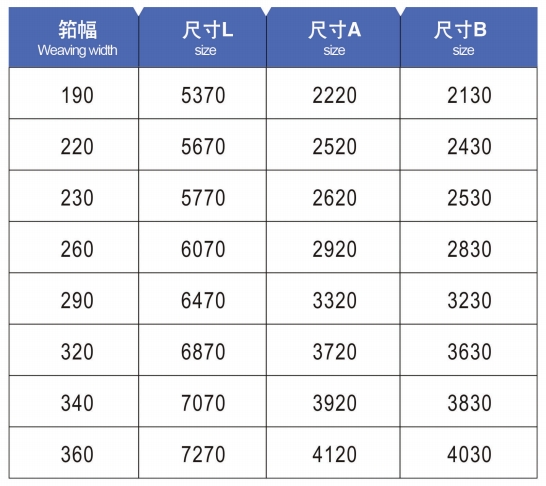

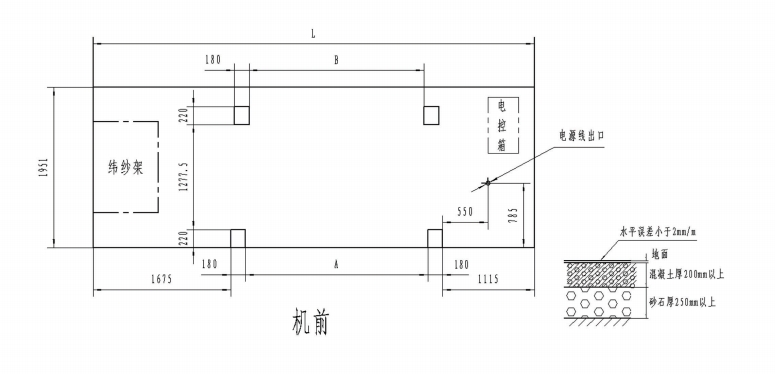

　　 План высокоскоростного ткацкого станка с рапирами серии ZB920
